1. 　材料采購及產品選用

鍍鋅鋼格板廠家的鋼格板，橫桿采用扭絞方鋼。

鋼格板的材質為Q235A，鋼材按照中國標準規程進行采購與檢驗。

鋼格板的保護層為熱浸鍍鋅，鍍鋅量為500g/㎡。

鋼格板的選用包括但不限于以下型號：

1、WB323/1-G，包邊扁鋼型號為32mm×5mm；

2、WB403/1-G，包邊扁鋼型號為40mm×5mm。

鋼格板的厚度在所有工況下與縱條的寬度相同。

1. 技術要求

2.1     所有材料必須嚴格按照采購尺寸的要求進行采購，且保證鋼格板的制作尺寸要求。

2.2    扭絞方鋼應貼緊并焊在受力扁鋼上，且受力扁鋼的機械強度不能因凹槽或開孔而

降低。

4.3  受力扁鋼的最小支撐長度等于鋼格板的厚度，最小為30mm。

1. 材料及產品選用

本工程采用壓焊鋼格板，橫桿采用扭絞方鋼。

鋼格板的材質為Q235A，鋼材按照中國標準規程進行采購與檢驗。

鋼格板的保護層為熱浸鍍鋅，鍍鋅量為500g/㎡。

鋼格板的選用包括但不限于以下型號：

1、323/30/100G，包邊扁鋼型號為32mm×5mm；

2、403/30/100G，包邊扁鋼型號為40mm×5mm。

鋼格板的厚度在所有工況下與縱條的寬度相同。

1. 技術要求

6.1     所有材料必須嚴格按照采購尺寸的要求進行采購，且保證鋼格板的制作尺寸要求。

6.2    扭絞方鋼應貼緊并焊在受力扁鋼上，且受力扁鋼的機械強度不能因凹槽或開孔而

降低。

4.3受力扁鋼的最小支撐長度等于鋼格板的厚度，最小為30mm

包邊采用焊高不小于承載扁鋼厚度的單面貼腳焊，焊縫長度不得小于承載扁鋼厚度的四倍。

4.5  固定鋼格板：每邊焊3道，平面中心線處焊一道，兩端各焊一道，焊縫位置可以是邊框的內側或外側最易施焊處。焊縫的長度等于網孔的寬度。

4.6  一般或特殊使用情況下，鋼格板尺寸不能使一個直徑28.5mm的小球通過27×50或27×100的標準網孔（圖1），承載扁鋼的最大凈距和橫桿的最大凈距不得超過30mm。



        承載扁鋼、橫桿的偏差1/10                        橫桿間距和垂直偏差 正負6mm

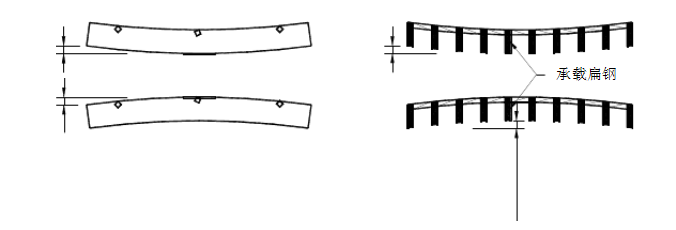

         橫向彎曲偏差不大于長度的1/200                縱向彎曲偏差不超過寬度的1/100

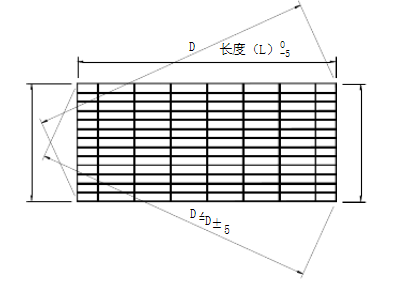

                            對角線偏差不大于正負5mm



4.7  公差：高度=32mm±0.2mm和高度=40mm±0.2mm，厚度=3mm±0.15mm~0.2mm

4.8  原板的尺寸誤差、縱橫條垂直度誤差及切斷誤差見圖2，橫條的水平誤差和縱條的垂直誤差見圖3、圖4，橫條端頭誤差見圖5，邊框水平度誤差見圖6、圖7，分塊板誤差見圖8。

4.9  制造商必須采取一切技術措施保證每塊鋼格板與其連接構件在工作現場的調整，不允許進行臨時的切割、焊接等。需要時，現場進行修整、切割和磨邊，不易觸及的地方不需要修整。

4.10  1m寬 2m長，暫時放置或固定安裝的鋼格板，最小能阻擋一個從3m高處垂直墜落在鋼格板中心的尺寸及重量與68kg氧氣罐相當?shù)奈矬w。

4.11 鋼格板在承受荷載時，撓度小于支撐跨度的1/200，且不大于2mm，卸載后，撓度應恢復到接近原來的位置。

4.12 產品合格證：由制造商簽發，合格證應保證所制作的物品都符合法規、標準或合同的要求。



主要公差：

外部尺寸   —原板長度— — — — — L1   6100±6mm

—原板寬度— — — — — W1  1000±6mm

垂直度     —原板切斷處— — — —  a＜2mm/1000mm

           —橫條— — — — — —  b＜2mm/1000mm

凈距       —2橫條之間— — — —  c₁±0.5mm 不能累加

           —10橫條之間 9個凈距—  c₂±2mm

           —2縱條之間— — — —  e₁±0.5mm 不能累加

           —10縱條之間 9個凈距—  e₂±2mm

橫條水平度 — — — — — — — —  f＜0.5mm

橫條端頭— — — — — — — — —  g＜1mm

縱條垂直度— — — — — — — — — i=0.1d（縱條寬度）

邊框水平度— — — — — — — — — j＜0.5mm  k＜0.5mm

分塊板      —長度— — — — — —  L2（+0~2mm）  L2-L3＜2mm

—長度— — — — — —  L3（+0~2mm）

—寬度— — — — — —  W2（+0~2mm）

1. 包裝及運輸

5.1包裝

5.1.1每一構件均須有明顯標識。

5.1.2包裝必須能保持鋼格板等物項的清潔度，并處于干燥貯存狀態。

5.1.3包裝材料必須防銹，并不得導致包裝物品銹蝕。

5.1.4包裝形式必須考慮隊包裝物項進行分類。

5.1.5 包裝底部墊木方，鐵絲捆扎或扭絞方鋼固定，方便叉車裝卸。

5.2運輸

5.2.1必須考慮安裝順序，避免二次以上的裝卸損傷。

5.2.2 吊裝時切勿將鋼格板的扭絞方鋼或扁鋼作為吊鉤，避免扭絞方鋼或扁鋼造成永久變形。應將包裝底部作為吊裝位。

5.2.3 每批交貨應對裝卸貨條件加以檢查。

5.2.4 應采取一切必要的預防措施防止在從制造廠運輸?shù)焦さ氐耐局泻驮诠さ厣弦磺羞\(yùn)輸和裝卸中發生結構上和鍍層表面的損傷。

1. 文件提交

供貨方對其所供應的所有材料必須提交符合相應標準的質量說明書和試驗證明，它包括下列內容：

——供方名稱或廠標

——需方名稱

——發貨日期

——合同號

——標準號及水平等級

——牌號

——爐批號、交貨狀態、加工用途、重量及件數

——品種名稱、規格尺寸（型號）和級別

標準中所規定的各項試驗結果（包括參考性指標）

——技術監督部門印記
